G3780F-C8E2
1 xPClE x16 और 1 x PClE x8, सोलो, विस्तार कार्ड के लिए समर्थन; 2 Intel l210AT गीगाबिट पावर पोर्ट, 8 RS232 DB9 सीरियल पोर्ट; 2 x10पिन फीनिक्स टर्मिनल, 8 इन 8 आउट जीपीएलओ आइसोलेशन के साथ।
+852 9458 7694
उत्पाद वर्णन

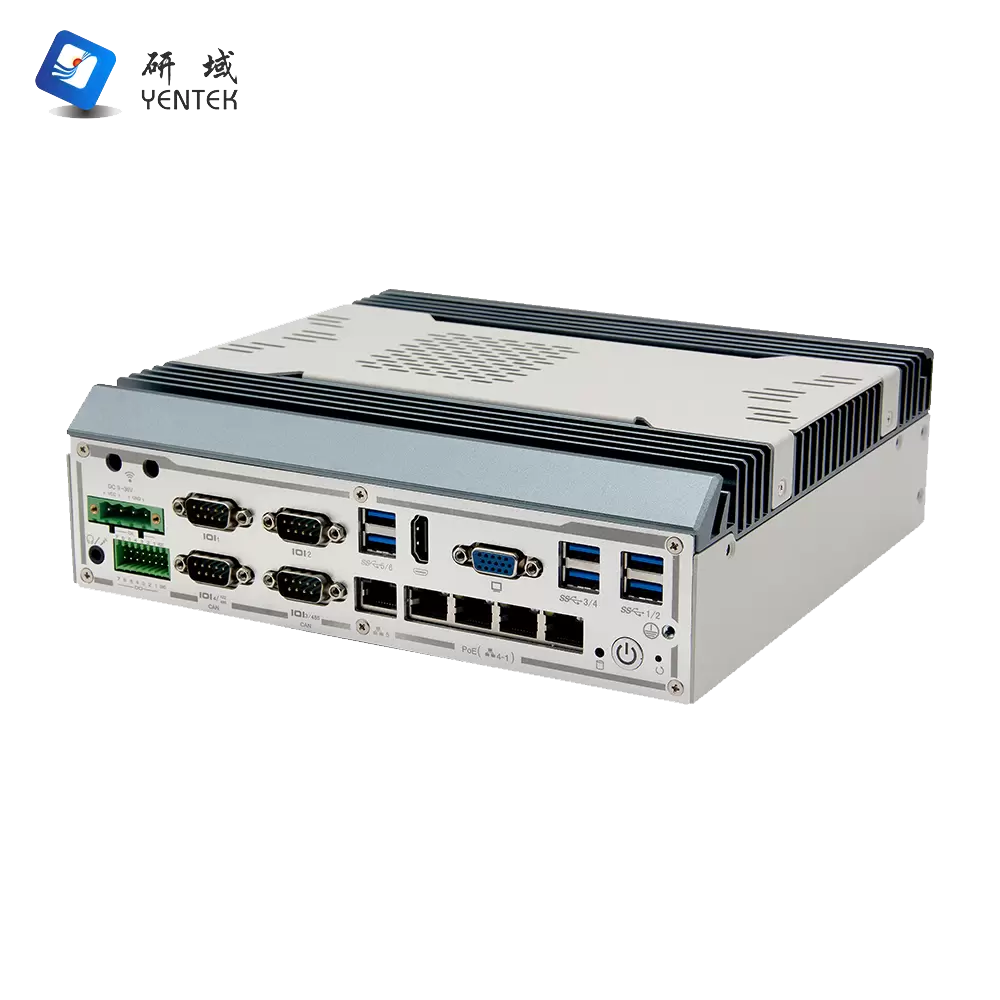

| मॉडल संख्या | G3781F-P4E2 V1.0(Z370) | |
| हवाई जहाज़ के पहिये | सामग्री/संरचना | एल्यूमीनियम मिश्र धातु + शीट धातु सामग्री फैन कूलिंग |
| रंग | लौह धूसर + रेत कण धूसर | |

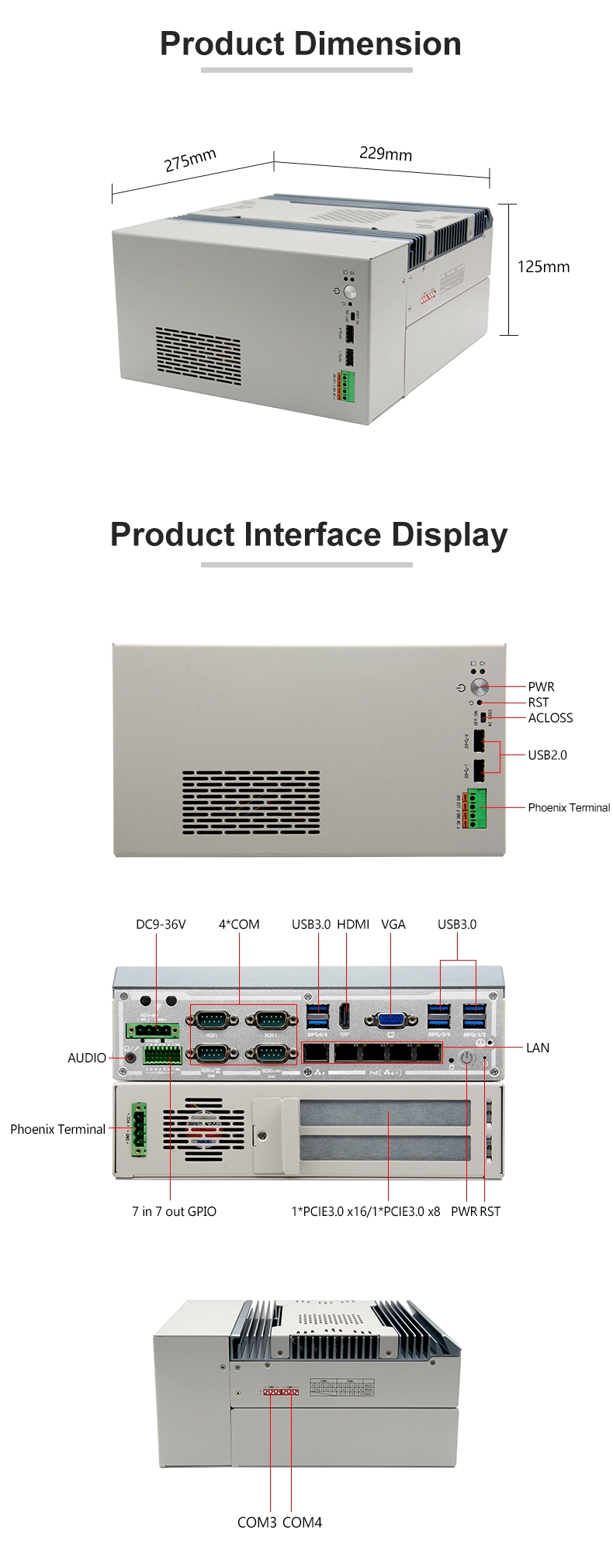

| DIMENSIONS | 229*275*125एमएम | |
| वजन (नंगे वजन) | 5.25 कि.ग्रा | |
| स्थापित करना | डेस्कटॉप/एंबेडेड/डीआईएन रेल | |

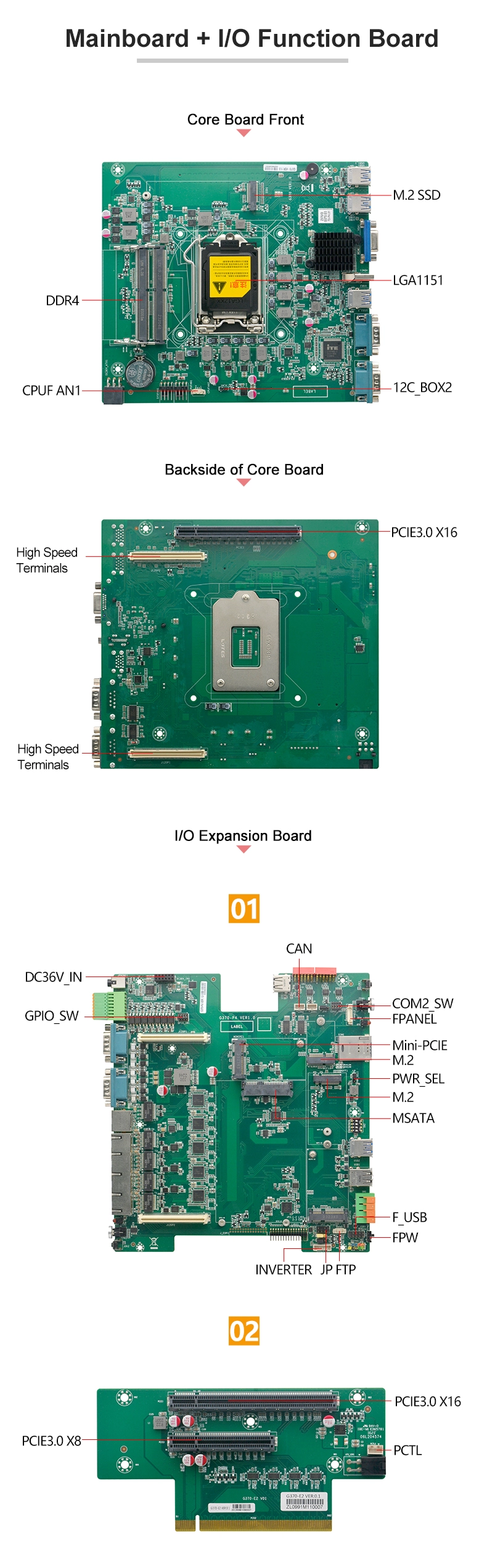

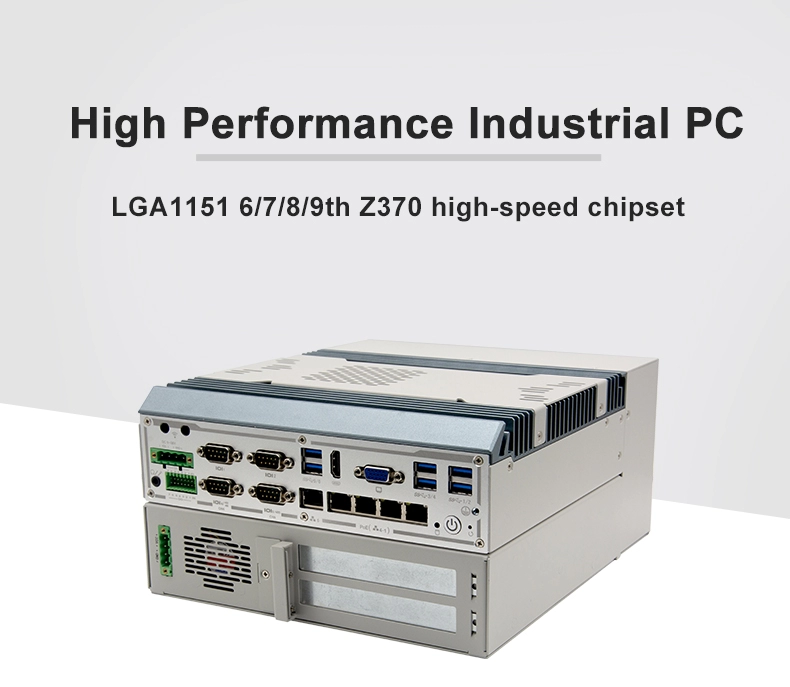

| मुख्य बोर्ड | CPU | Intel®LGA1151 / 6ठी~9वीं पीढ़ी प्रोसेसर श्रृंखला |
| सिस्टम चिप | Intel®Z370 | |
| याद | 2*SODIMM DDR4 मेमोरी स्लॉट, 64GB तक सपोर्ट करता है | |

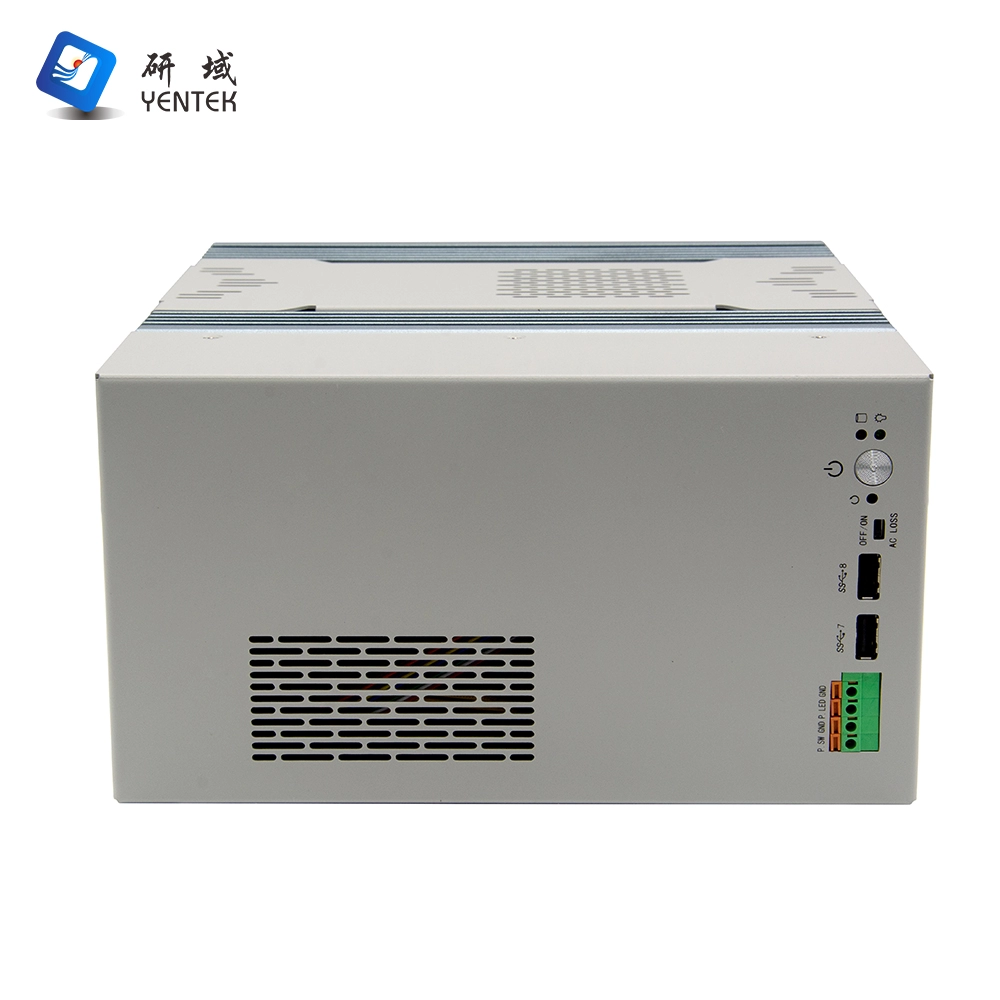

| फ्रंट पैनल इंटरफ़ेस | बदलना | 1*सूचकांक के साथ कुंजी पर, 1*एक कुंजी पुनर्स्थापित करें (रीसेट कुंजी के साथ एक चुनें), 1*ACLOSS (पावर चालू/बंद टॉगल स्विच) |
| नेतृत्व किया | 1*हार्ड ड्राइव संकेतक | |
| USB | 2*यूएसबी2.0 | |
फ़ीनिक्स टर्मिनल | 1*4पी फीनिक्स टर्मिनल (1*पावर इंडिकेटर सिग्नल, 1*पावर स्विच सिग्नल) | |
| सिम | 1*सिम मानक कार्ड स्लॉट (सिग्नल डिफ़ॉल्ट M.2 5G) | |

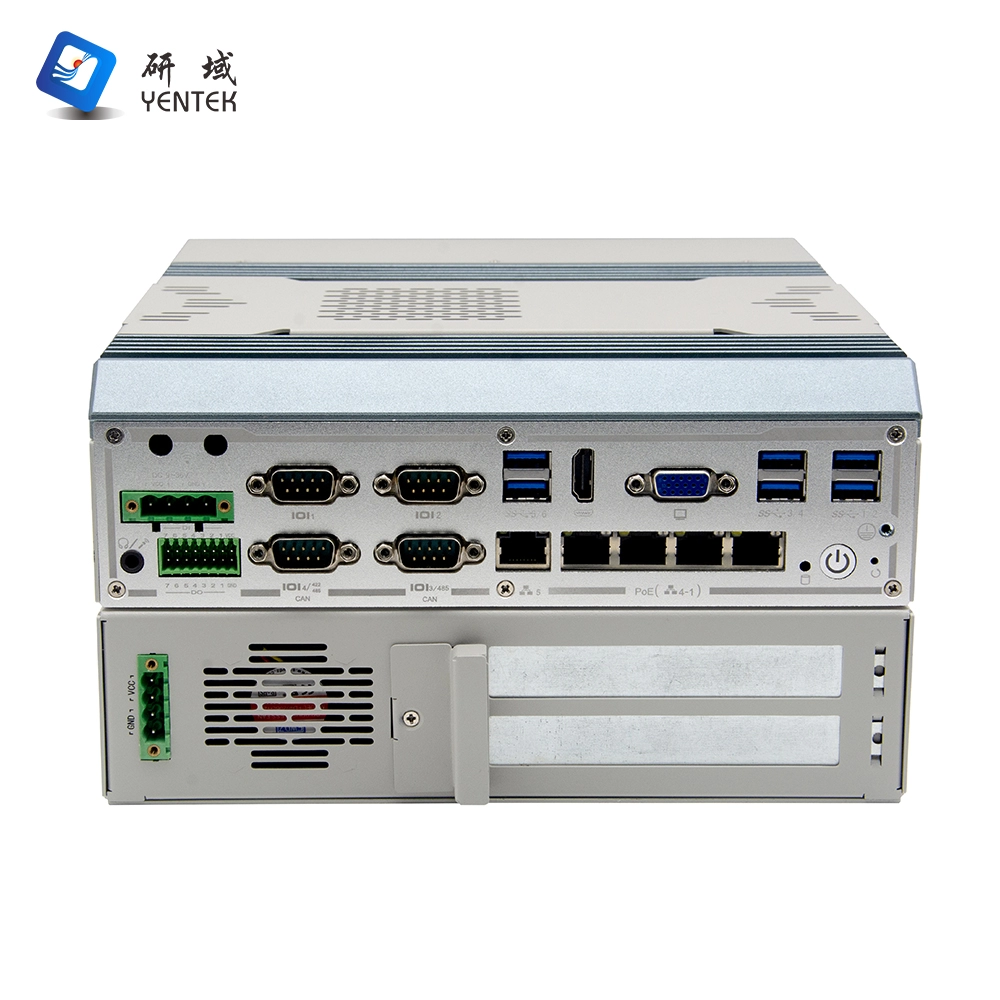

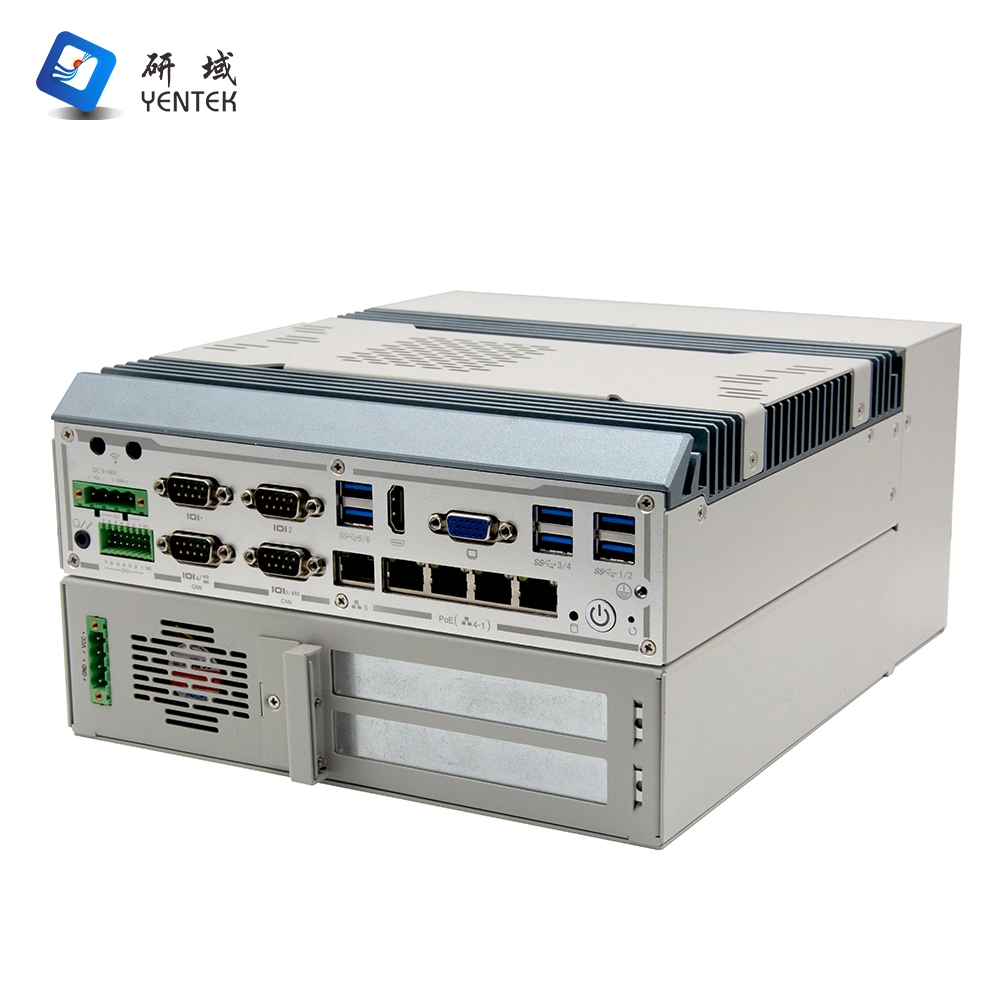

| रियर पैनल इंटरफ़ेस | ऑडियो | 1*ऑडियो, लाइन आउट और एमआईसी 2-इन-1 |
| नेतृत्व किया | 1* हार्ड डिस्क संकेतक | |
| डिस्प्ले पोर्ट | 1*वीजीए(1920*1200@60Hz)，1*HDMI1.4 | |
| USB | 6*USB3.0 | |
| कॉम | 4*RS232 DB9 सीरियल पोर्ट, उनमें से 2 RS485 को सपोर्ट करते हैं, 1 RS422 को सपोर्ट करता है, COM3~4 CAN फ़ंक्शन का समर्थन करता है (CAN मॉड्यूल लोड करने की आवश्यकता है) | |
| लैन | 5*इंटेल I210AT गीगाबिट पोर्ट, जिनमें से 4 POE को सपोर्ट करते हैं | |
| फ़ीनिक्स टर्मिनल | 2*8पिन (आइसोलेशन के साथ 7 इन 7 आउट जीपीआईओ) | |
| पावर स्विच | 1*इंडिकेटर लाइट वाला ऑन बटन, 1*वन टच रिस्टोर (रीसेट बटन वाला कोई एक चुनें) | |
| गहरा स्विच | 6-पोजीशन डिप स्विच के 2 सेट, COM 3 RS232/485 स्विचिंग COM3 डिप स्विच द्वारा प्राप्त की जाती है, COM4 RS232/485/422 को COM-SW1 जंप कैप + COM4 डिप स्विच के संयोजन द्वारा प्राप्त करने की आवश्यकता है | |
| पावर कनेक्टर | 1*4P P=5.08mm फीनिक्स टर्मिनल, DC 9~36V वाइड वोल्टेज इनपुट को सपोर्ट करता है | |
| इकट्ठा करना | SATA | 1*2.5-इंच हार्ड ड्राइव बे |
| एमएसएटीए | 1*एमएसएटीए | |
| एम.2 | 1*एम.2/एसएसडी, कुंजी-एम, 2280, एनवीएमई पीसीआईईएक्स4 एसएसडी का समर्थन करें | |

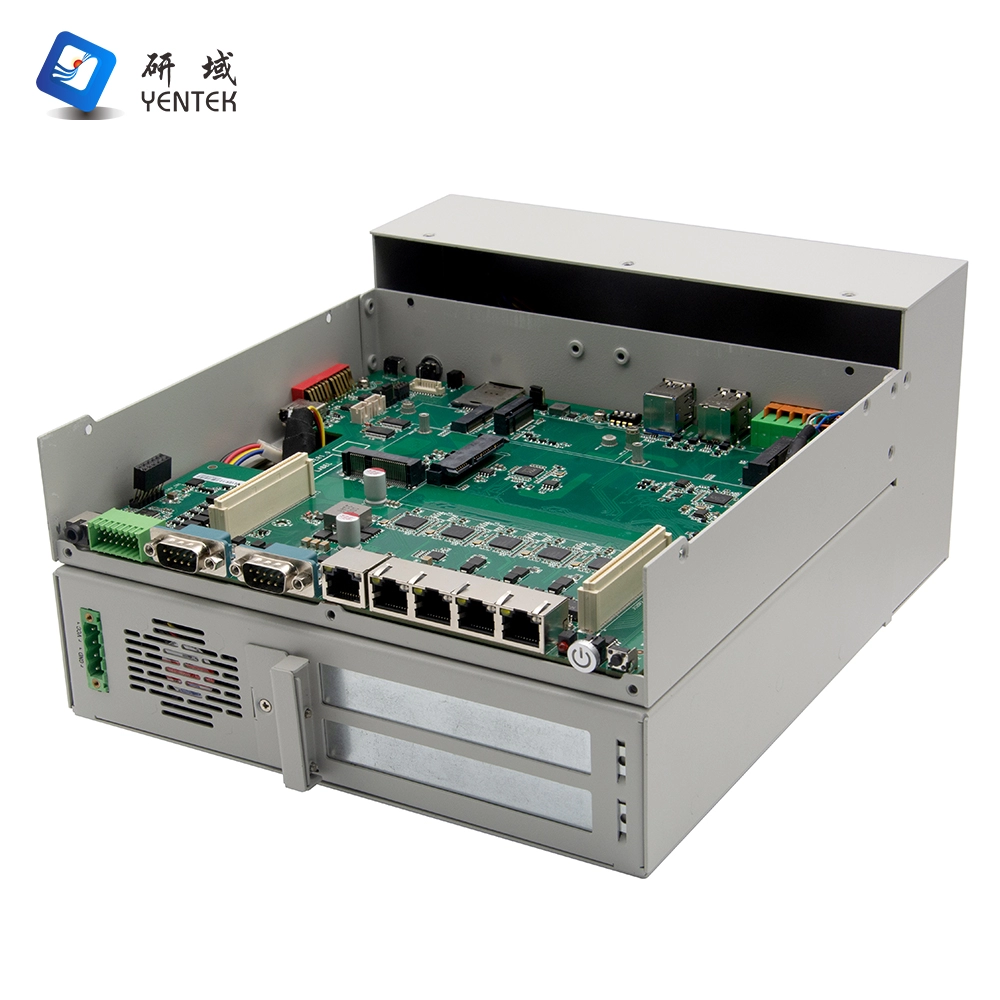

| बढ़ाना | पीसीआईई x16 | 1*PCIE3.0 x16 स्लॉट 1*PCIE3.0 x8 स्लॉट (यह स्लॉट डिफ़ॉल्ट रूप से कार्यात्मक नहीं है) नोट: 6वीं~9वीं पीढ़ी के सीपीयू के लिए BIOS का समर्थन करें, केवल x16 विस्तार स्लॉट समर्थित है। |
| मिनी पीसीआईई | 1*MINIPCIE, वाई-फ़ाई/4G को सपोर्ट करता है (4G और बिल्ट-इन USB2.0 एक ही सिग्नल के साथ, डिफॉल्ट बिल्ट-इन USB2.0) | |
| एम.2 | 1*एम.2/वाईफ़ाई, कुंजी-ई, 2230, वाईफ़ाई मॉड्यूल का समर्थन करें | |
| 1*एम.2/5जी, कुंजी-बी, 2242/2252, 5जी मॉड्यूल का समर्थन करें | ||
| सिस्टम समर्थन | माइक्रोसॉफ्ट | विंडोज 10 |
| लिनक्स | लिनक्स | |
| बिजली आपूर्ति प्रकार इनपुट | विद्युत आपूर्ति प्रकार | बाहरी पावर एडाप्टर |
| वोल्टेज इनपुट | DC 9-36V चौड़ा वोल्टेज | |
| पावर आउटपुट | एसी टू डीसी 90W+ | |
| पर्यावरण | परिचालन तापमान | -10℃～50℃ |
| भंडारण तापमान | -20℃～70℃ | |
| सापेक्षिक आर्द्रता | 5%-95% सापेक्ष आर्द्रता, कोई संक्षेपण नहीं | |
| कार्यशील कंपन | 0.5 ग्राम आरएमएस/5-500HZ/यादृच्छिक/ऑपरेटिंग | |
अन्य जानकारी
| नहीं। | नमूना | CPU | मदरबोर्ड | याद | आईओ बोर्ड | पीसीआईई | जीपीआईओ | लैन | कॉम | कर सकना | HDMI | वीजीए | यूएसबी2.0 | यूएसबी 3.0 | शक्ति |
| 1 | G3781F-P4E2 V1.0(Z370) | LGA1151 6~9वीं पीढ़ी | जी370 | 2*SODDR4 | G370-P4/G370-PW/G371-E2 | X 16 | 7इंच7बाहर | 5 | 4 | 2 | 1 | 1 | 3 | 8 | 9-36V |
| 2 | G3781F-C6E2 V1.0(Z370) | LGA1151 6~9वीं पीढ़ी | जी370 | 2*SODDR4 | G370-P4/G370-PW/G371-E2 | X 16 | 7इंच7बाहर | 2 | 6 | 2 | 1 | 1 | 3 | 8 | 9-36V |
