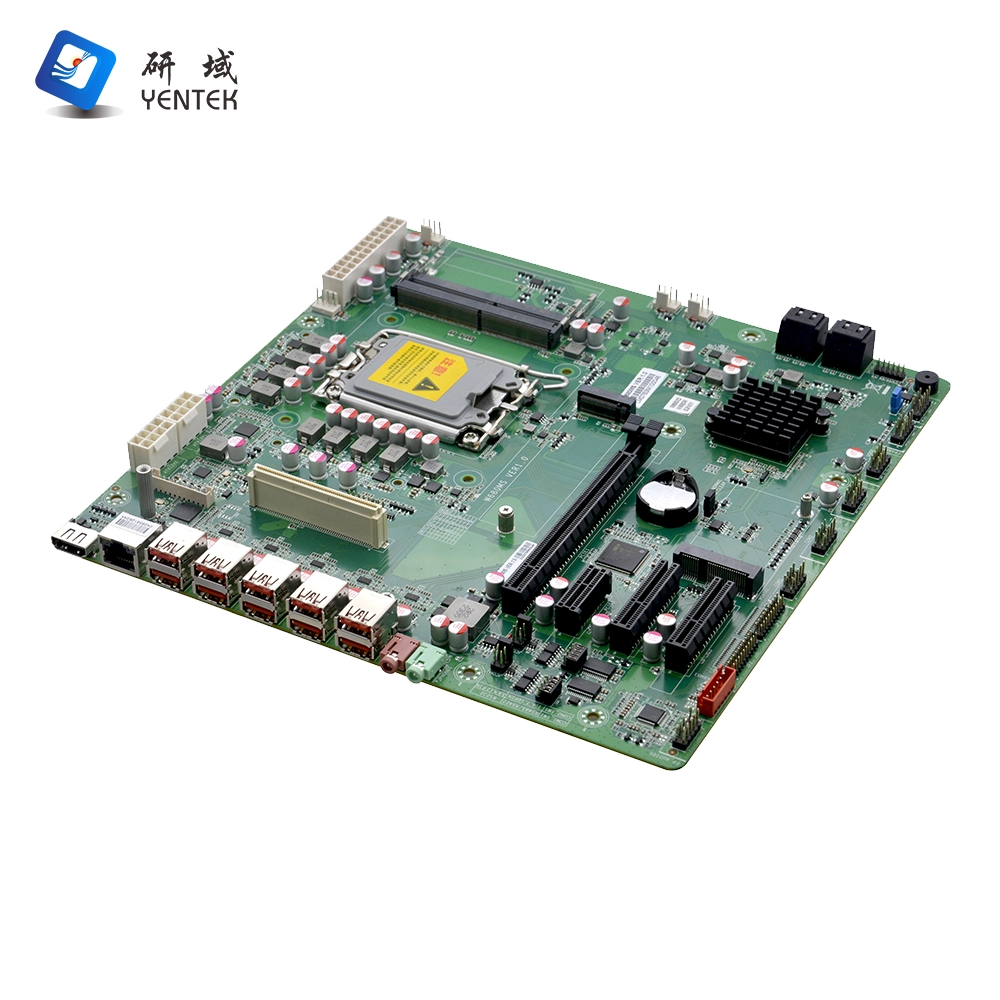

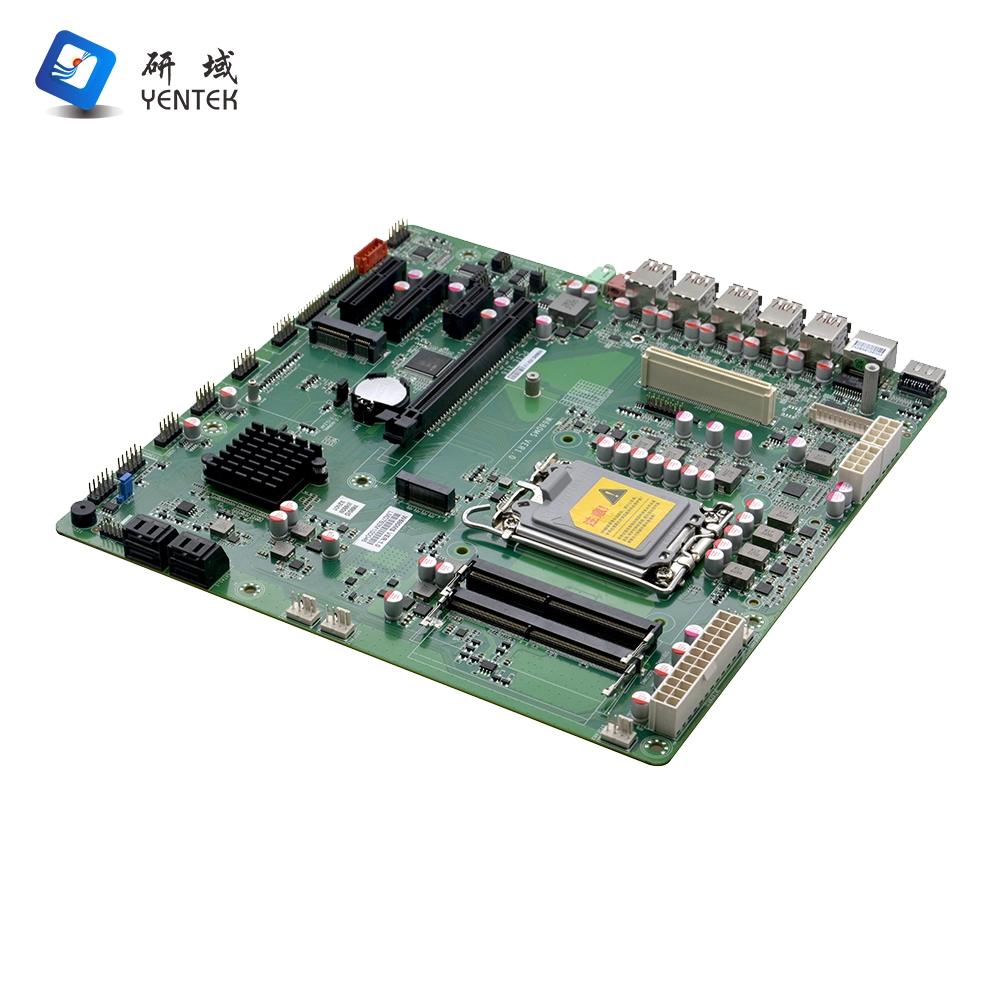

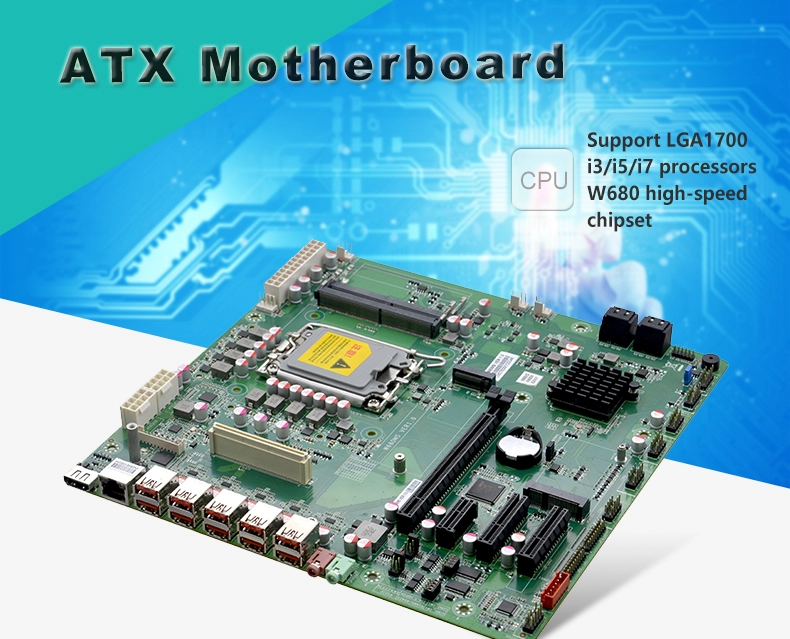

रिचइंटरफेस, हाई स्पीड चिपसेट एटीएक्स मदरबोर्ड
+852 9458 7694
उत्पाद वर्णन

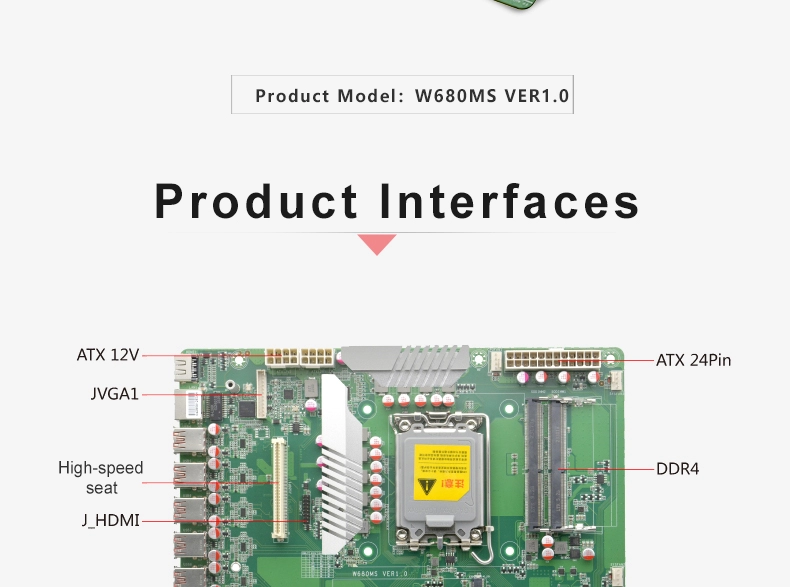

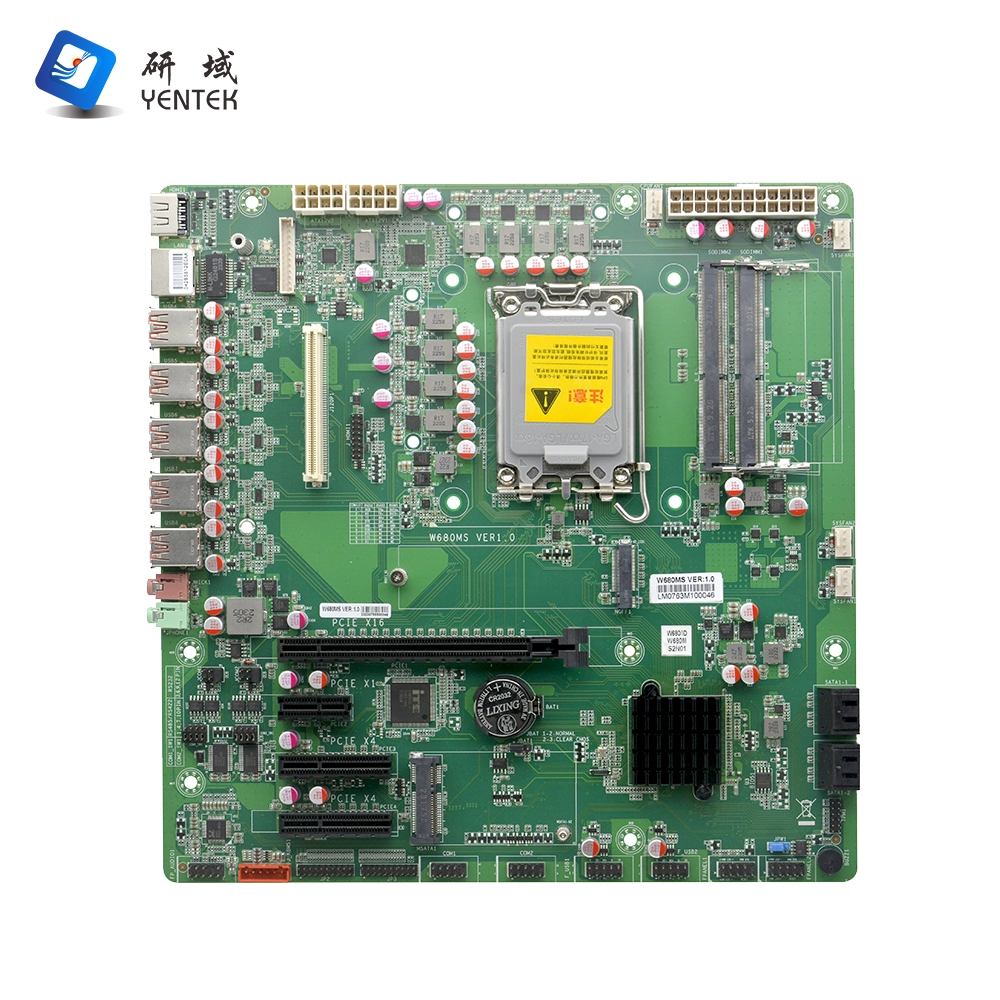

| उत्पाद मॉडल | W680MS VER:1.0 |
| पी प्रोसेसर | LGA1700 12वीं/13वीं इंटेल® सेलेरॉन/पेंटियम/कोर™ i3/i5/i7/i9 प्रोसेसर को सपोर्ट करता है, नोट: 125W सीपीयू को सपोर्ट करता है |
| चिपसेट | Intel® W680 चिपसेट का उपयोग करना, |
| याद | 2* DDR4 SODIMM स्लॉट, 3200MHz, 128GB और ECC मेमोरी तक की दोहरी-चैनल मेमोरी का समर्थन करता है |
| प्रदर्शन | इंटीग्रेटेड Intel®HD ग्राफ़िक्स कोर ग्राफ़िक्स कार्ड DirectX12.1, OpenGL4.5 को सपोर्ट करता है और 4K डिस्प्ले को सपोर्ट करता है |
| 1 एक्स वीजीए पोर्ट, अधिकतम रिज़ॉल्यूशन 1920X1200@60Hz है | |
| 2* HDM1.4 इंटरफ़ेस, 4096x2160@24Hz के उच्चतम रिज़ॉल्यूशन का समर्थन करता है | |
| नेटवर्क | 1* I210AT गीगाबिट नेटवर्क एडाप्टर चिप, नेटवर्क वेक अप/पीएक्सई फ़ंक्शन का समर्थन करता है |
| इकट्ठा करना | 4* SATA3.0 हार्ड डिस्क पोर्ट, ट्रांसमिशन स्पीड 6Gbps तक, RAID 0,1,5,10 को सपोर्ट करता है |
| 1* एमएसएटीए स्लॉट, इंटेल एसएसडीएस का समर्थन करता है | |
| 1 x M.2 स्लॉट, M.2 कुंजी M 2280 NVME PCIE X4 मानक SSD का समर्थन करता है | |
| स्वर आवृत्ति | एमआईसी/लाइन-आउट समर्थन के साथ ऑनबोर्ड ALC897 7.1+2 चैनल हाई-फाई ऑडियो नियंत्रक |
| विस्तार | 1 एक्स PCIE3.0 x16 स्लॉट |
| 1 एक्स पीसीआईई 3.0 एक्स1 स्लॉट | |
| 2* PCIE3 .0 x4 स्लॉट | |

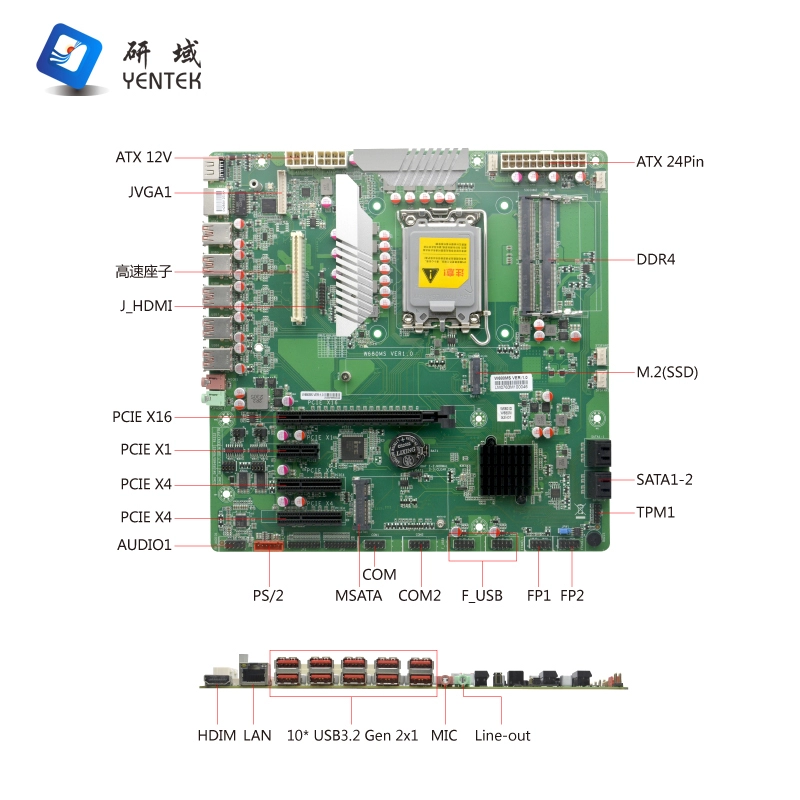

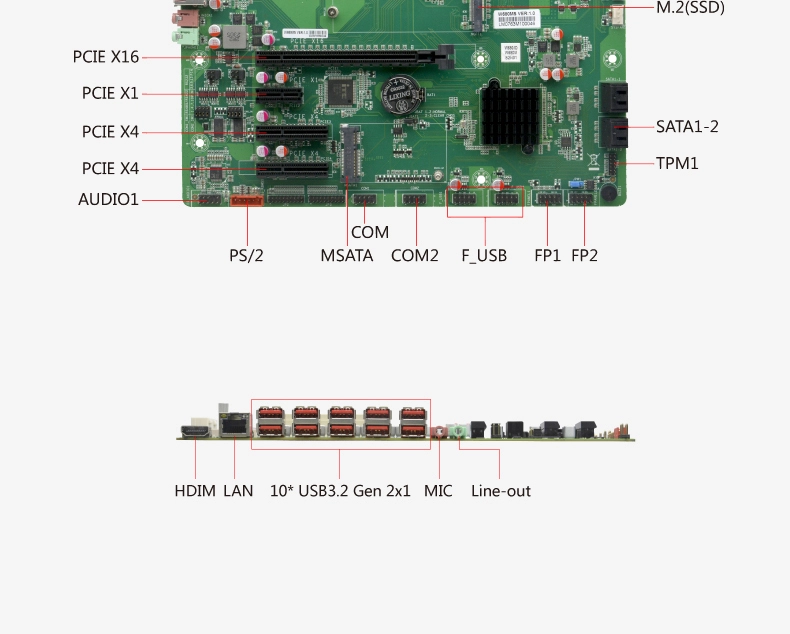

| बैकप्लेन पर I/O पोर्ट | 1* एचडी आउटपुट1.4 पोर्ट |
| 1* RJ45 गीगाबिट नेटवर्क पोर्ट | |
| 10* USB3.2 Gen 2x1 इंटरफ़ेस (10Gbps) | |
| 1* लाइन-आउट(हरा),1*मिक(लाल) | |
| अंतर्निहित I/O इंटरफ़ेस | 1* जेवीजीए इंटरफ़ेस 1*12पिन, |
| 1* जेएचडी आउटपुट पोर्ट 2*8पिन | |
| 4* USB2.0 इंटरफ़ेस 2*5pin, | |
| 2* RS232 सीरियल पोर्ट, RS485/422 को सपोर्ट करता है | |
1* फ्रंट पैनल ऑडियो पोर्ट 2*5पिन | |
| 2* फ्रंट पैनल फ़ंक्शन बटन और इंडिकेटर पोर्ट 2*5पिन | |
| 1* 24पिन एटीएक्स पावर सॉकेट 2* 8पिन एटीएक्स पावर सॉकेट | |
| 1* PS/2 कीबोर्ड और माउस इंटरफ़ेस 1*6पिन | |
| 1* टीपीएम पोर्ट 2*6पिन | |
| 1* जेएचडी आउटपुट पोर्ट 2*8पिन | |
| 1 वीजीए पोर्ट, 6 पीओई पोर्ट (डब्ल्यू680एमएस-पीओई बोर्ड) के विस्तार के लिए 6 पीसीआईई, 1 वीजीए, वीसीसी और अन्य सिग्नल सहित 1* 120पिन हाई-स्पीड सीट। | |
| 2* पंक्ति पिन, 2*10पिन, 16 इन 16 आउट जीपीआईओ (एमएस-जीपीआईओ छोटा बोर्ड) के विस्तार के लिए | |
| फैन इंटरफ़ेस | 1*4पिन सीपीयू फैन इंटरफ़ेस; 3*4पिन सिस्टम फैन पोर्ट |
| जीपीआईओ | चार इनपुट/आउटपुट GPIO फ़ंक्शंस का समर्थन करता है |
| बायोस | 128एमबी फ्लैश रॉम |
| रक्षक कुत्ता | हार्डवेयर रीसेट फ़ंक्शन का समर्थन करें (256 स्तर, 0~255 सेकंड) |
| ऑपरेटिंग सिस्टम | विंडोज़ 10/11/लिनक्स |
| विद्युत आपूर्ति प्रकार | ATX 24Pin और 8pin बिजली आपूर्ति द्वारा संचालित |
| परिचालन तापमान | 0℃ से 60℃ |
| भंडारण तापमान | -20℃ से 70℃ |
| कार्यशील आर्द्रता | 5%-95% सापेक्ष आर्द्रता, कोई संक्षेपण नहीं |

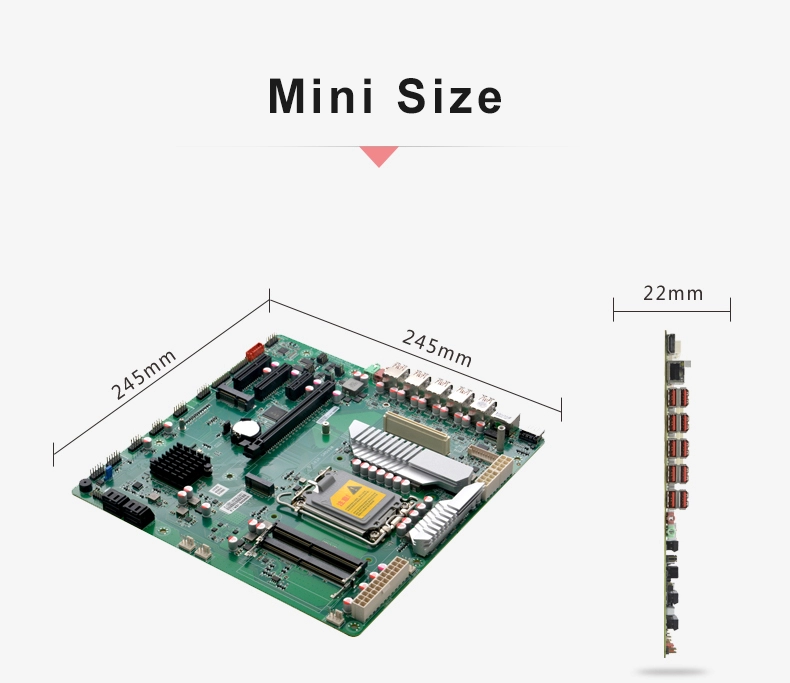

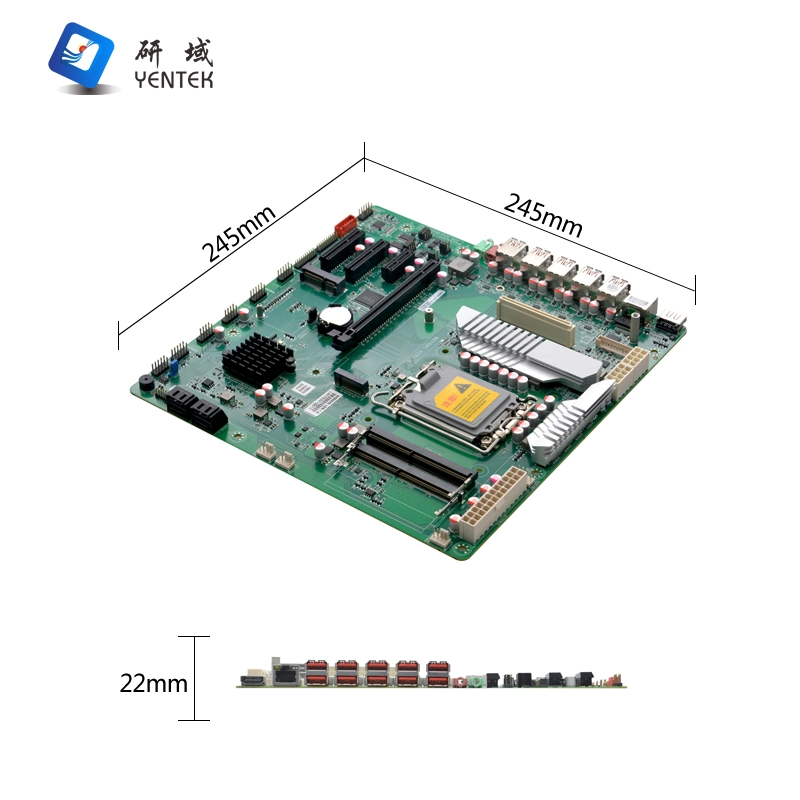

| आयाम | 245 मिमी * 245 मिमी |
अन्य जानकारी
| नहीं। | नमूना | प्रोसेसर | आवृत्ति | साउथब्रिज | याद | वीजीए | एचडी आउटपुट | डी पी | लैन | USB | कॉम | आरएस485/आरएस422 | शक्ति |
| 1 | W680MS VER:1.0 | एलजीए1700 | / | W680 | 2*SODDR4 | 1 | 2 | / | 1*I210AT | 12 | 1 | COM1 | एटीएक्स |
